ড্রোন সিগন্যাল জ্যামারগুলিতে সার্কুলেটরগুলির প্রধান কাজগুলি কী কী?

ড্রোন সিগন্যাল জ্যামারগুলিতে সার্কুলেটরগুলি একটি গুরুত্বপূর্ণ ভূমিকা পালন করে, দক্ষ সংকেত সংক্রমণ, বিচ্ছিন্নতা এবং সংবেদনশীল RF উপাদানগুলির সুরক্ষা নিশ্চিত করে। এখানে তাদের প্রধান ফাংশন আছে:

1. সংকেত দিক নিয়ন্ত্রণ (বিচ্ছিন্নতা)

(1) সার্কুলেটর হল অ-পারস্পরিক ডিভাইস যা একটি নির্দিষ্ট লুপ পাথে সংকেতকে রুট করে (যেমন, পোর্ট 1 → পোর্ট 2 → পোর্ট 3 → পোর্ট 1)।

(2) জ্যামারগুলিতে, তারা প্রতিফলিত শক্তি থেকে প্রেরিত সংকেতকে বিচ্ছিন্ন করে, স্ব-হস্তক্ষেপ প্রতিরোধ করে এবং জ্যামিংয়ের সঠিকতা উন্নত করে।

2. আরএফ পরিবর্ধক রক্ষা করুন

(1) উচ্চ-শক্তি জ্যামারগুলি শক্তিশালী RF সংকেত তৈরি করে যা পিছনে প্রতিফলিত করতে পারে এবং ট্রান্সমিটারকে ক্ষতি করতে পারে।

(2) সার্কুলেটরগুলি প্রতিফলিত শক্তিকে পরিবর্ধকের পরিবর্তে একটি ডামি লোডে (পোর্ট 3) পুনঃনির্দেশ করে, সিস্টেমের দৃঢ়তা বাড়ায়।

3. মাল্টি-চ্যানেল সংকেত ব্যবস্থাপনা

(1) উন্নত জ্যামারগুলি সিগন্যাল লিক না করে একাধিক অ্যান্টেনা বা ফ্রিকোয়েন্সি ব্যান্ডের মধ্যে স্যুইচ করার জন্য সার্কুলেটর ব্যবহার করে।

(2) একই সাথে বিভিন্ন ড্রোন যোগাযোগের লিঙ্ক (যেমন, নিয়ন্ত্রণ, ভিডিও, জিপিএস) জ্যাম করতে পারে।

4. ফ্রিকোয়েন্সি স্থায়িত্ব এবং দক্ষতা

(2) জ্যামারগুলিতে, তারা প্রতিফলিত শক্তি থেকে প্রেরিত সংকেতকে বিচ্ছিন্ন করে, স্ব-হস্তক্ষেপ প্রতিরোধ করে এবং জ্যামিংয়ের সঠিকতা উন্নত করে।

(2) ওয়াইডব্যান্ড অপারেশনকে সমর্থন করে (যেমন 1-6 GHz), যা বিভিন্ন ড্রোন ফ্রিকোয়েন্সি কভার করার জন্য গুরুত্বপূর্ণ।

5. অন্যান্য উপাদানের সাথে ইন্টিগ্রেশন

(1) প্রায়শই অবাঞ্ছিত প্রতিফলনগুলিকে আরও দমন করার জন্য বিচ্ছিন্নতার সাথে যুক্ত করা হয়।

(2) জটিল সংকেত রাউটিং পরিচালনা করতে MIMO (মাল্টিপল ইনপুট একাধিক আউটপুট) জ্যামারগুলিতে ব্যবহৃত হয়।

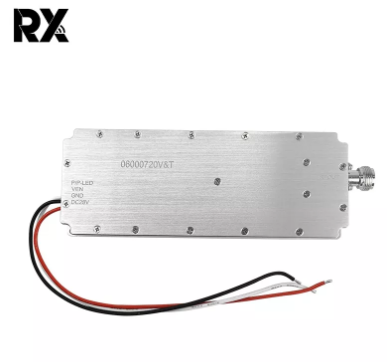

সার্কেল সুরক্ষা সহ GaN 100W ডিজিটাল সোর্স সিগন্যাল পরিবর্ধক মডিউল

কেন সার্কুলেটর অপরিহার্য?

সার্কুলেটর ছাড়া, জ্যামারগুলি নিম্নলিখিত সমস্যায় ভোগে:

❌ সংকেত প্রতিক্রিয়া সংক্রমণে হস্তক্ষেপ করে

❌ প্রতিফলিত শক্তির কারণে অ্যামপ্লিফায়ারগুলি পুড়ে যায়

❌ শক্তি হ্রাস জ্যামিং পরিসীমা হ্রাস করে

উদাহরণ: একটি 10-চ্যানেল ড্রোন জ্যামারে, একটি সার্কুলেটর নিশ্চিত করে যে প্রতিটি চ্যানেল ক্রসস্টাল ছাড়াই স্বাধীনভাবে কাজ করে, সামরিক বা সমালোচনামূলক অবকাঠামো সুরক্ষার জন্য নির্ভরযোগ্যতা উন্নত করে।

সেরা পারফরম্যান্সের জন্য, একটি জ্যামারের সার্কুলেটর থাকা উচিত:

✔ উচ্চ বিচ্ছিন্নতা (>20 ডিবি)

✔ নিম্ন VSWR (<1.5:1)

✔ তাপীয় স্থিতিশীলতা (বহিরের স্থাপনার জন্য)
