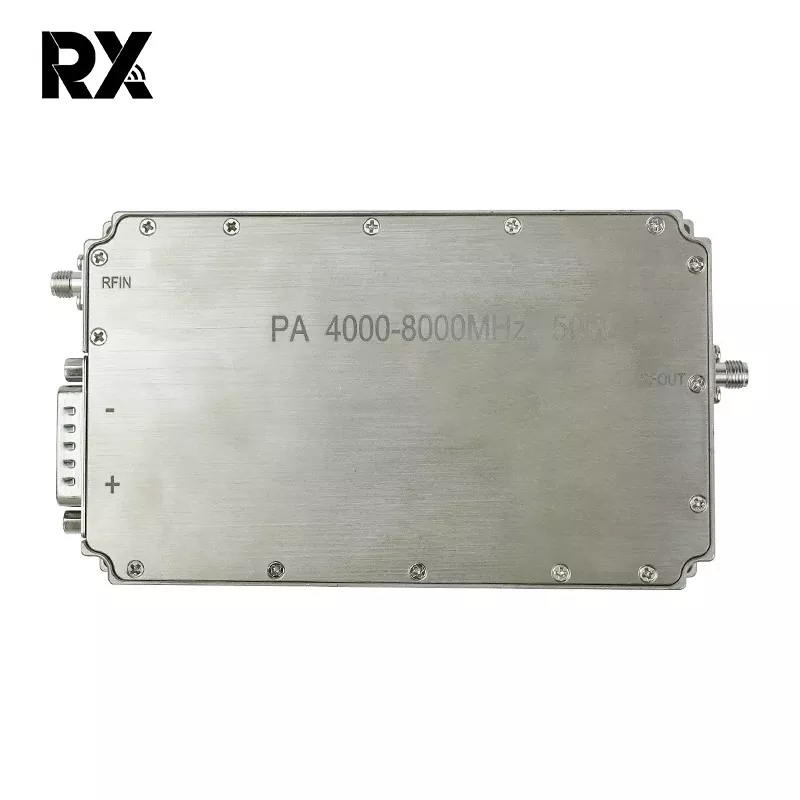

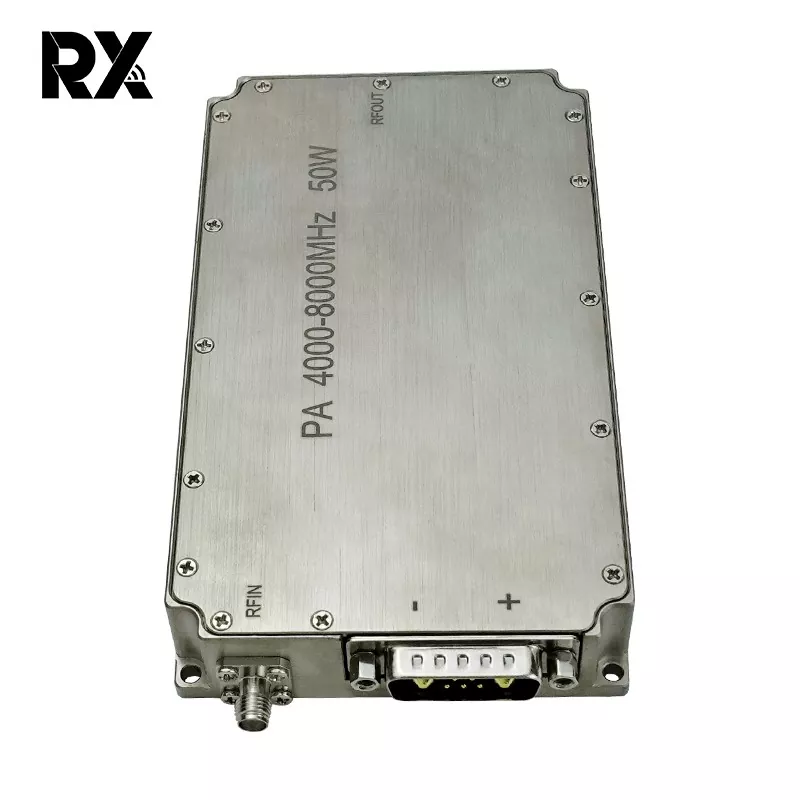

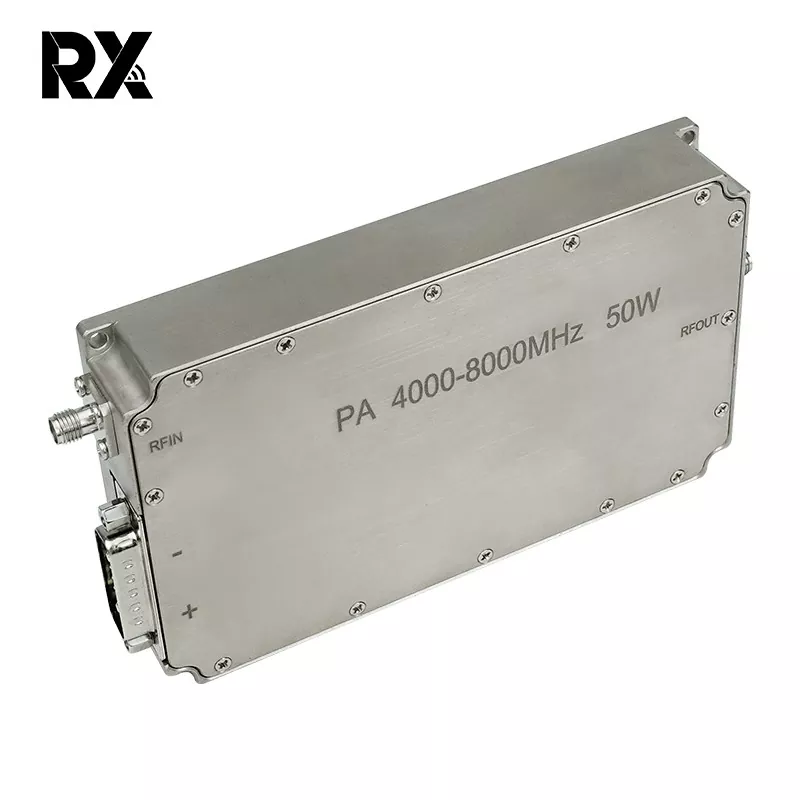

আল্ট্রা-ওয়াইডব্যান্ড সি-ব্যান্ড 4-8 GHz 50W পাওয়ার অ্যামপ্লিফায়ার RF সিস্টেম

এই 50W ব্রডব্যান্ড পাওয়ার এম্প্লিফায়ার হল একটি উচ্চ-পারফরম্যান্স RF মডিউল যা 4GHz থেকে 8GHz ফ্রিকোয়েন্সি রেঞ্জ জুড়ে শক্তিশালী আউটপুট পাওয়ার প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। উন্নত GaN (Gallium Nitride) প্রযুক্তি ব্যবহার করে, এটি একটি বিস্তৃত তাত্ক্ষণিক ব্যান্ডউইথের উপর উচ্চ শক্তির ঘনত্ব, চমৎকার দক্ষতা এবং নির্ভরযোগ্য রৈখিকতা প্রদান করে। পরিবর্ধক স্থিতিশীলতা, স্থায়িত্ব, এবং চাহিদাপূর্ণ পরিবেশে সামঞ্জস্যপূর্ণ কর্মক্ষমতা জন্য ইঞ্জিনিয়ার করা হয়.

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

মূল বৈশিষ্ট্য

ব্রডব্যান্ড পারফরম্যান্স: ব্যান্ড স্যুইচিংয়ের প্রয়োজন ছাড়াই সম্পূর্ণ 4GHz থেকে 8GHz (C-Band) স্পেকট্রাম জুড়ে নির্বিঘ্নে কাজ করে।

উচ্চ আউটপুট পাওয়ার: ব্যান্ড জুড়ে সর্বনিম্ন 50 ওয়াট (47dBm) একটি সাধারণ স্যাচুরেটেড আউটপুট পাওয়ার সরবরাহ করে।

উচ্চ লাভ: 50dB (ন্যূনতম) এর একটি সাধারণ ছোট-সংকেত লাভের বৈশিষ্ট্য রয়েছে, যা কম শক্তির উত্স থেকে কার্যকর সংকেত পরিবর্ধন নিশ্চিত করে।

চমৎকার লাভ সমতলতা: অভিন্ন কর্মক্ষমতার জন্য সমগ্র ফ্রিকোয়েন্সি পরিসরে সাধারণত ±1.5dB এর উচ্চতর লাভ সমতলতা বজায় রাখে।

উচ্চ দক্ষতা: উচ্চ-দক্ষতার নকশা অন্তর্ভুক্ত করে, সাধারণত 30% পাওয়ার অ্যাডেড এফিসিয়েন্সি (PAE) অর্জন করে, তাপীয় লোড এবং DC পাওয়ার খরচ কমায়।

মজবুত লিনিয়ার পারফরম্যান্স: উচ্চ 1dB কম্প্রেশন পয়েন্ট (OP1dB) অফার করে সাধারণত > 47dBm, বিভিন্ন মডুলেশন স্কিমের জন্য রৈখিক এবং স্যাচুরেটেড পরিবর্ধন উভয় সমর্থন করে।

ইন্টিগ্রেটেড সুরক্ষা এবং নিয়ন্ত্রণ: ব্যাপক নিরাপত্তা বৈশিষ্ট্য অন্তর্ভুক্ত: বিপরীত ভোল্টেজ সুরক্ষা, অতিরিক্ত-তাপমাত্রা শাটডাউন, এবং আউটপুট ওভারলোড / VSWR সুরক্ষা। পক্ষপাত নিয়ন্ত্রণ, সক্ষম/অক্ষম (TTL), এবং স্থিতি পর্যবেক্ষণের জন্য স্ট্যান্ডার্ড এনালগ ইন্টারফেস।

তাপ ব্যবস্থাপনা: সম্পূর্ণ লোড অবস্থার অধীনে নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য একটি দক্ষ বেসপ্লেট কুলিং সিস্টেমের সাথে ডিজাইন করা হয়েছে। অপারেশনাল ক্ষেত্রে তাপমাত্রা পরিসীমা: -40°C থেকে +85°C।

রগডাইজড কনস্ট্রাকশন: উচ্চতর সুরক্ষা এবং পরিবেশগত স্থিতিস্থাপকতার জন্য একটি শক্তিশালী, হারমেটিকভাবে সিল করা ধাতব প্যাকেজে রাখা, সামরিক, মহাকাশ এবং শিল্প অ্যাপ্লিকেশনের জন্য উপযুক্ত।

না.	বর্ণনা	প্রতীক	মিন	টাইপ	সর্বোচ্চ	ইউনিট	মন্তব্য
1.	অপারেটিং ফ্রিকোয়েন্সি	BW	4000		8000	MHz
2.	ইনপুট পাওয়ার	পিন		0		dBm
3.	আউটপুট পাওয়ার CW	Psat	47	48.5	49.5	dBm	একটানা তরঙ্গ
4.	ক্ষমতা লাভ	জিপি	47		49.5	dBm	@ পিন=0 dBm
5.	শক্তি লাভ সমতলতা	△জিপি		±1.5		dB	@ পিন=0 dBm
6.	ছোট সিগন্যালগেইন	G	49	50.5	52	dB	@ পিন=-5dBm
7.	ছোট সিগন্যালগেইন সমতলতা	△জি		±2		dB	@ পিন=-5dBm
8.	ইনপুট রিটার্ন লস	S11		-15		dB
9.	অপারেটিং ভোল্টেজ	ভিডিসি	28	28	32	V
10.	বর্তমান খরচ	A		6	8	A	@ পাউট=50~90W
11.	কাজের তাপমাত্রা		-40℃~+50℃
12।	আরএফ সংযোগকারী ইনপুট		SMA, মহিলা
13.	আরএফ সংযোগকারী আউটপুট		SMA, মহিলা
14.	ওজন			0.439	0.50	কেজি
15।	দৈর্ঘ্যপ্রস্থউচ্চতা		1348022			মিমি
16.	ইনপুট পাওয়ার	পিনম্যাক্স	-5		5	dBm

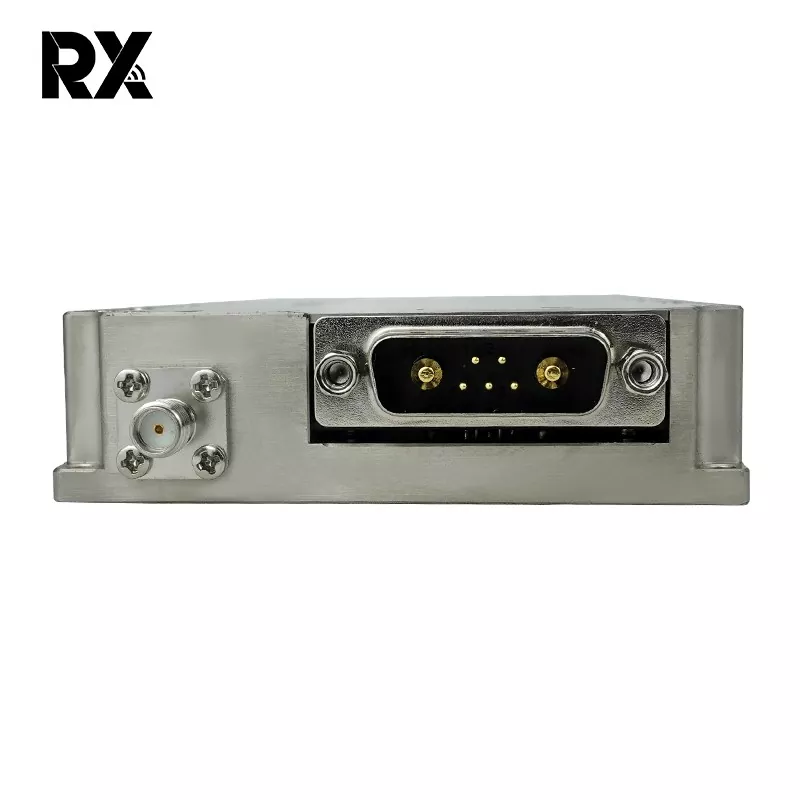

17.	ইন্টারফেস সংজ্ঞা (7W2 মহিলা)	ভিডিডি	A1	স্থল
		জিএনডি	A2	28Vdc
		কারেন্ট সেন্স	1	অ্যানালগ ভোল্টেজ মডিউলের বর্তমান @ 100mV/A এর সাথে সম্পর্কিত
		টেম্প সেন্স	2	Module’sTemperature@10mV/℃-এর সাপেক্ষে অ্যানালগ ভোল্টেজ
		সক্ষম করুন	3	পরিবর্ধক সক্ষম করুন			পরিবর্ধক সক্ষম করুন: TTL লজিক হাই (3.3V) (অভ্যন্তরীণভাবে টানা-নিম্ন)
		জিএনডি	4	স্থল
	সামগ্রিক মাত্রা	দ্রষ্টব্য: 1, সামগ্রিক মাত্রা শুধুমাত্র রেফারেন্সের জন্য; 2, গ্রাহকের প্রয়োজনীয়তা অনুসারে আকারটি যথাযথভাবে বাড়ানো বা হ্রাস করা যেতে পারে； 3, ইনপুট ইন্টারফেস, আউটপুট ইন্টারফেস এবং পাওয়ার সাপ্লাই ইন্টারফেসের অবস্থান গ্রাহকদের প্রকৃত চাহিদা অনুযায়ী পরিবর্তন করা যেতে পারে；
